市政道路工程施工方案

第一章   工程概況

      一、工程概況
      * * * * *  * * *  * * * * *
      二、工程結構
      1、道路部分結構
     （1）機動車道結構
      3cm 細瀝青砼面層
      4cm 中瀝青砼面層
      5cm 粗瀝青砼面層
      瀝青封層
      20cm（5.5:12.5:82）二灰結石基層
      35cm12%石灰土基層+壓實路床處理
     （2）非機動車道結構
      3cm 細瀝青砼面層5cm 中瀝青砼面層
      瀝青封層
      15cm（5.5:12.5:82）二灰結石基層
      30cm12%石灰土基層
      壓路床處理
     （3）人行道結構
      25*25*5cm彩色道板鋪設
      3cm1:2.5號水泥砂漿度座漿
      12cmC15砼墊層
      2、排水部分結構
     （1）雨水管道工程

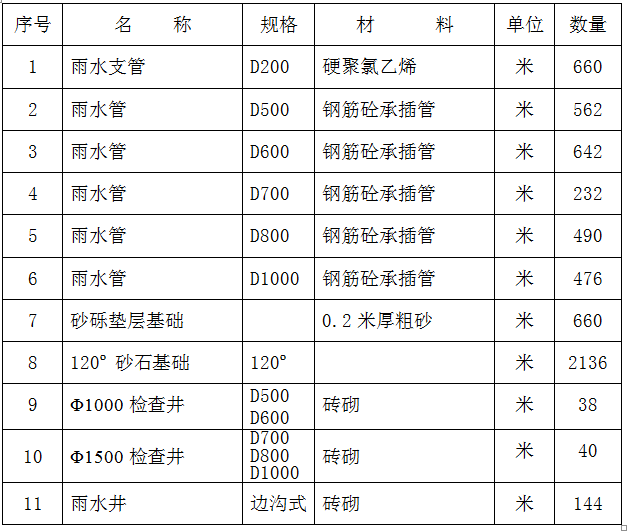

      雨水管道位于道路慢車道下，距道路中心線19米。具體材料數量為：

      出水口均設于橋涵處，橋涵施工時預留孔洞。
     （2）污水管道工程
      污水管道位于道路慢車道下，距道路中心線16米。全長2641.5米。其中d800管1473.5米；d600管680米；支管488米，共設污水檢查井56座。
      管道開槽施工部分，管道d500~d600采用PE管，PE管采用電熔套接口，砂石基礎分兩層鋪設，下層用5-40mm碎石鋪設10cm ,上層用粗砂鋪設10cm；頂管施工部分，管道d800采用鋼筋砼平口Ⅱ級管，“F”型鋼套環接口。檢查井采用Φ700鋼纖維砼井蓋、井座。
      3、橋涵分部工程
      油坊溝橋為青年路新建橋梁，橋位處水面寬18.3米，上部采用I-13米鋼筋砼空心板梁，下部采用實體式橋臺，鉆孔灌注樁基礎。
      設計橋?qū)挒?0米，分機動車道24米，2*2米分車綠化帶，2*7米，為非機動車道，2*4米人行道。橋面鋪裝8cmC40砼+5cm中粒式瀝青砼+3cm細粒式瀝青砼。
