廣東省高等級公路瀝青路面典型破壞形式修復技術指南

      7  沉陷修復技術
      7.1一般規定
      7.1.1  因路基不均勻沉降引起的局部路面沉陷，若土基和基層已經密實穩定，不再繼續下沉，可只修面層。并根據路面的破損狀況分別采取下列處治措施。
      1．路面略有下沉，無破損或僅有少量輕微裂縫，可在沉陷處噴灑或涂刷粘層油，再用瀝青混合料將沉陷部分填補，并壓實平整。
      2．因路基沉陷導致路面破損嚴重，礦料已松動、脫落形成坑槽的，應按照5.1條坑槽的維修方法予以處治。
      7.1.2  因土基或基層結構遭到破壞而引起路面沉陷，應按要求處治好基層后再重做面層。
      7.1.3 橋涵臺背因填土不實出現不均勻沉降的，可視情況選擇以下處理方法。
      1．挖除瀝青面層或者銑刨瀝青面層，在沉陷的部分加鋪面層。
      2．采用深層注漿加固處理。
      7.2瀝青混凝土處治沉陷
      7.2.1適用范圍
      適用于采用瀝青混凝土處治路基沉降基本穩定的路面沉陷或橋頭不均勻沉降引起跳車的作業。
      7.2.2材料要求
      瀝青混凝土處治路面沉陷或橋頭跳車作業使用材料要求如下。
      1．宜采用與原路面相同品質的瀝青混合料。
      2．在銑刨后的路面上設置粘結層，灑布AH-70瀝青，然后再灑布一層5~10mm的碎石。AH-70瀝青和碎石應符合施工技術規范要求。
      3．瀝青混合料采用間歇式拌合樓拌和。
      7.2.3施工機具

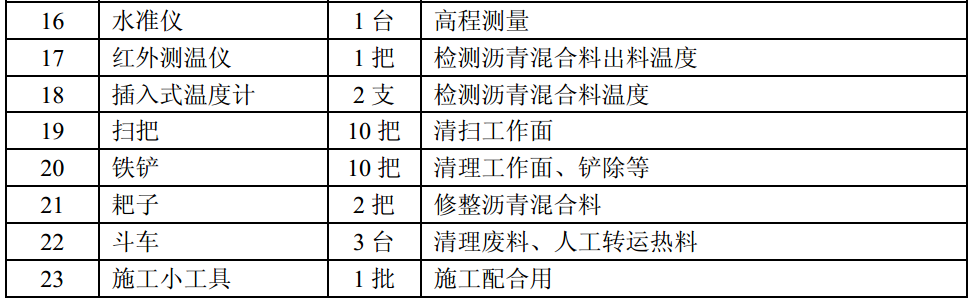

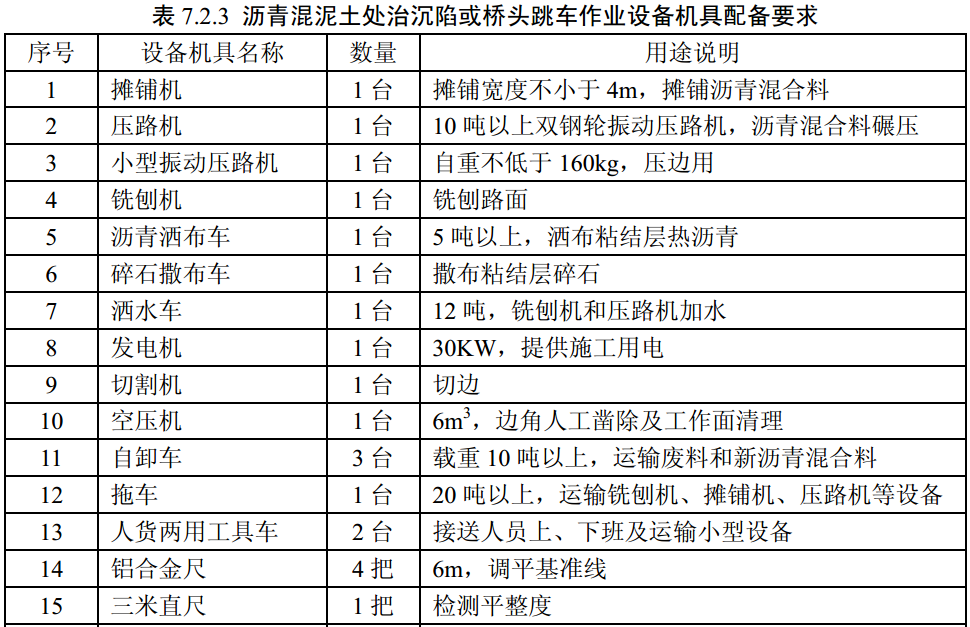

      瀝青混凝土處治路面沉陷或橋頭跳車作業設備機具配備要求如表7.2.3所示。

      7.2.4施工工藝
      1．確定調平范圍
      路面調平范圍按以下原則確定：未調路段的縱坡坡率與調平段的縱坡坡率突變值不大于0.2%。
      2．路面銑刨
     （1）路面銑刨時，根據路面最小攤鋪厚度不小于4cm的原則確定銑刨的厚度，舊路為瀝青路面時，則最小銑刨厚度為路面上面層的厚度。
     （2）根據路面的銑刨厚度和范圍，確定每層銑刨的厚度和范圍，且銑刨完成后的底面要求始終與調平起點和終點的連線平行。
     （3）分層銑刨時，各層銑刨起點之間距離不小于1m。銑刨時注意控制下刀深度，不能損傷完好下面層。
     （4）對銑刨機無法銑刨的部位以及銑刨起訖部位等，先用切割機切邊，切割深度與銑刨厚度相同，再用風鎬人工鑿除，鑿除時注意不能損傷下面層。
      3．路面清理
      銑刨完成后，先人工清掃路面的廢棄料和垃圾，對于下面層松散的部位也應一起清除，并裝車運走。再用高壓空氣吹凈路面的浮渣和粉塵，保持路面干凈干燥。瀝青路面禁止用水沖洗路面。
      4．粘結層施工
     （1）先用瀝青灑布車按0.8~1.2kg/m2的灑布量灑布熱瀝青，瀝青應灑布均勻，對接縫的側面人工用刷子均勻刷涂一遍熱瀝青。
     （2）瀝青灑布完后緊接著用碎石撒布一層5~10mm干凈干燥的碎石，碎石應撒布均勻，撒布量為滿鋪面積的60~70%。條件不具備時碎石也可人工撒布。
      5．瀝青混合料攤鋪
     （1）攤鋪前熨平板須預熱，預熱時間為半小時。
     （2）瀝青混合料的松鋪系數控制在1.20左右。
     （3）普通瀝青混合料的攤鋪溫度要求不低于140℃，改性瀝青混合料的攤鋪溫度要求不低于160℃。
     （4）當攤鋪厚度超過8cm時，應分層攤鋪，當路面的表面層應一次攤鋪，以保證路面的平整美觀。
     （5）瀝青混合料攤鋪時接縫的處理可參照坑槽修補的處理方式。
      6．瀝青混合料碾壓
     （1）瀝青混合料應緊跟攤鋪機碾壓。可采用重型壓路機先靜壓1遍。再振壓3~4遍、最后再靜壓2~3遍的碾壓作業方式。振壓采用高頻低幅的方式碾壓。碾壓時每次輪跡重疊1/3左右。
     （2）縱向接縫碾壓時，應采用壓路機騎縫碾壓，壓路機的2/3應位于舊路面部分。橫向接縫碾壓時，宜采用壓路機橫向碾壓，以保證橫縫部位的壓實度和平整度。
     （3）接縫位置最后應采用小型壓路機補壓，以保證接縫部位的壓實度和平整度。
     （4）普通瀝青混合料的碾壓終了的表面溫度不低于70℃，改性瀝青混合料的碾壓終了的表面溫度應不低于90℃。
      7．開放交通
      碾壓結束后，清除路面的所有垃圾、雜物，當瀝青混合料冷卻至常溫后即可開放交通。
      7.2.5 施工質量標準
     （1）瀝青混合料符合施工技術規范要求。
     （2）調平后的路面平整度符合規范要求，表面無明顯離析和泛油現象。
     （4）上面層壓實度不低于98%，中面層和下面層壓實度不低于96%。
      7.3深層注漿加固處治橋頭跳車
      7.3.1 適用范圍
      適用于橋頭段路基沉降不穩定，采用深層注漿進行加固路基的病害處治作業。
      7.3.2 材料要求
      深層注漿用的水泥漿是以水泥作為膠結材料，摻加適當比例外加劑拌制而成，灌漿材料的具體要求如下。
      1．原材料
     （1）水泥
      普通32.5R硅酸鹽水泥，符合國標（GB175-99）要求。
     （2）水
      采用飲用水。
     （3）外摻劑
      添加外摻劑使?jié){液具有良好的可灌性和滲透性，固結體早期強度高。
      2．漿液
      配制的漿液具有一下性能特點：
     （1）可通過控制漿液凝固時間來調整單孔灌漿半徑。漿液凝固時間的可控制性能夠最大限度減少漿液跑失，避免浪費。
     （2）漿液固結體本身強度高，終凝抗壓強度≥20MPa。
     （3）漿液在干燥土中或水中照樣迅速固結。
     （4）漿液固結率為100%，固結過程中不析水，避免一般漿液結石率低、析水軟化路基的不良后果。
      7.3.3 施工機具

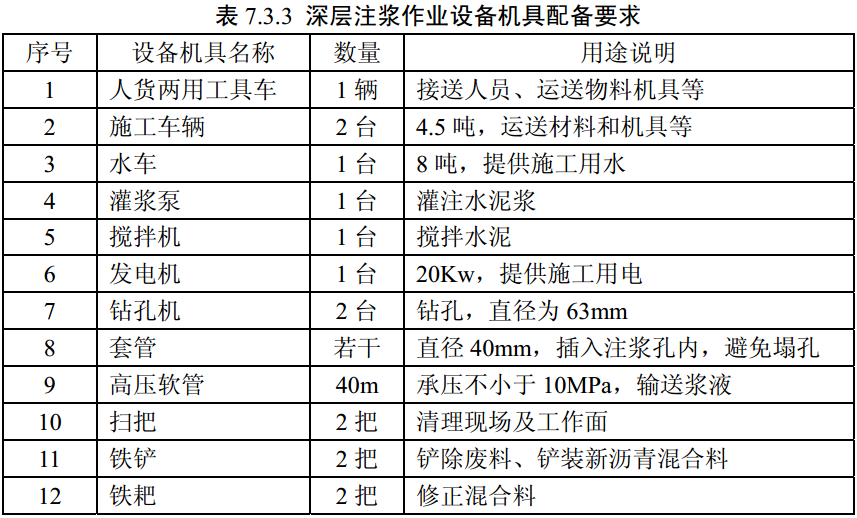

      深層注漿作業設備機具配備要求如表7.3.3所示。

      7.3.4 施工工藝
      1．布孔
      在病害范圍內呈梅花狀布設，根據不同病害盡可能地調整相鄰孔間的距離，以便于將孔布置在病害處?？组g距300cm等距離布孔，孔位距路肩路緣石和中央分隔帶緣石距離至少80cm以上，以免漿液滲入中央分隔帶堵塞管道或從邊坡滲出。
      2．鉆孔
      鉆孔前應了解路基沉降的情況，以便于控制好鉆孔深度，鉆孔深度為超過路面基層底部進入路基，鉆桿直徑為63mm，同時要注意孔的垂直度，垂直度小于1%。
      3．設置套管
      為防止注漿過程中發生塌孔現象，用鍍鋅水管制成套管，作為導漿管，插入灌漿孔內。導漿管底部封閉，距管底5cm左右管壁上鉆一排孔，用于漏漿。
      4．配制漿液
      按照規定的配合比把水、外加劑混合攪拌，然后加入水泥攪拌均勻制成注漿漿液。配制好的漿液須用濾網過濾，除去較大顆粒。配制好的漿液必須在初凝（2h）前使用完畢。
      5．連接注漿管
      將注漿管與套管連接，連接頭與套管頭的搭接不小于5cm，確保密封不漏漿。注漿完畢需要拆除時，需等壓力表顯示為零時方可拆卸。
      6．注漿
      注漿分兩次進行，遵循先灌注路面外圍孔，后路面內圈孔，跳躍間隔進行的原則。
      第一次注漿：啟動注漿泵，逐漸加壓灌注漿液。當出現以下三種情況之一時即停止灌注：①相鄰孔內或裂縫中冒漿；②裂縫周圍瀝青面層出現輕微抬升；③灌注壓力達到0.5MPa。間隔15min后再進行第二次注漿。
      第二次注漿：壓力不得高于第一次，當出現上述兩種情況之一時即停止注漿。
      7．封孔
      每注漿完一孔先用木塞堵孔，待注漿完畢后，拔出注漿套管并用水泥砂漿堵孔。待漿液抗壓強度達到3.0MPa時用水泥漿液堵孔至瀝青面層以下4cm，面層以下4cm采用熱瀝青封孔并認真夯實確保壓實度。
      8．清理現場
      注漿完畢，必須將路面清掃干凈，必要時采用高壓水沖洗，保持路面干凈整潔。
      9．開放交通
      施工完畢須進行養生12h，可開放交通。
      7.3.5施工質量標準
      1．注漿后的路面沒有損壞、隆起現象。
      2．漿液的強度和膨脹性指標達到要求，對施工漿液的抗壓、泌水和膨脹三個指標進行檢測。
      3．路表彎沉能夠滿足設計的允許值。
