橋梁病害及成因

      3 混凝土連續箱梁橋（裂縫）
      1）箱梁腹板斜裂縫

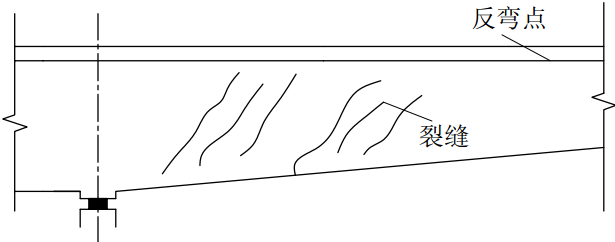

      一類斜裂縫往往出現在邊跨梁端附近區段、中跨梁在墩支座中心線與反彎點之間的區域斜裂縫往往由箱梁下邊緣向上斜向延伸，傾角約在15°～45°角范圍內。在中跨梁體上，腹板斜裂縫在跨間兩邊往往對稱發生。

      另一類腹板斜裂縫的現象是斜裂縫與底板的橫向裂縫相連，一般多發生在節段懸臂施工的預應力混凝土箱梁的腹板上。

      根據橋梁設計理論，預應力混凝土連續梁橋箱梁腹板不允許出現斜裂縫。腹板出現混凝土斜裂縫后，通過斜裂縫的預應力鋼束和箍筋承受變幅的作用應力，可能使鋼筋與混凝土之間的粘結進一步損壞而造成鋼束（筋）的疲勞破壞。在極限情況下，鋼筋可能屈服，并可能導致通常肉眼看不到而用儀器可以觀測到的梁底錯位。
      2）箱梁腹板彎曲裂縫
      在鋼筋混凝土連續箱梁的跨中區段和墩頂部位區段分別出現由箱梁底邊緣向上延伸和由箱梁頂邊緣向下延伸的豎向彎曲裂縫，其中較常見的是在跨中區段由梁底邊緣向上延伸的彎曲豎向裂縫。

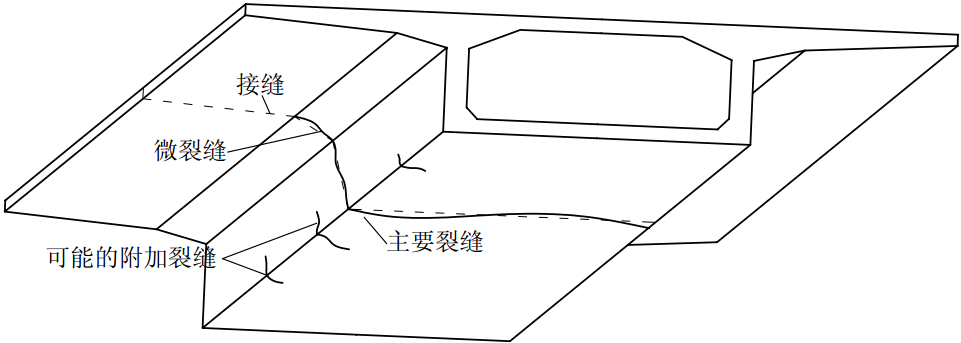

      對節段施工的預應力混凝土箱梁，一般易在箱梁節段的接縫內或接縫附近出現彎曲豎向裂縫。
      箱梁腹板彎曲裂縫往往還伴隨箱梁底板（或頂板）的混凝土橫向裂縫。

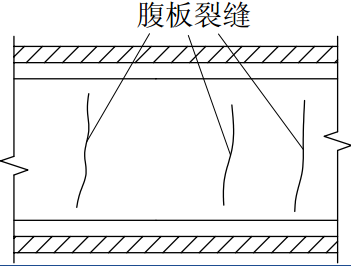

                                              箱梁腹板彎曲裂縫
      鋼筋混凝土連續箱梁腹板彎曲裂縫最大寬度在限制值之內是正常的受力裂縫。
      預應力混凝土A類構件和全預應力混凝土構件設計的預應力混凝土連續箱梁，不允許出現腹板彎曲裂縫。出現腹板彎曲豎向裂縫后，將引起箱梁的內力重分布。
      3）箱梁腹板豎向裂縫
      在支架上現澆混凝土施工的鋼筋混凝土和預應力混凝土連續箱梁的腹板上出現的垂直于梁軸線方向的豎向裂縫。豎向裂縫沿箱梁跨徑方向分布，在箱梁跨中部位往往間距較小，而在其他部位間距較大。

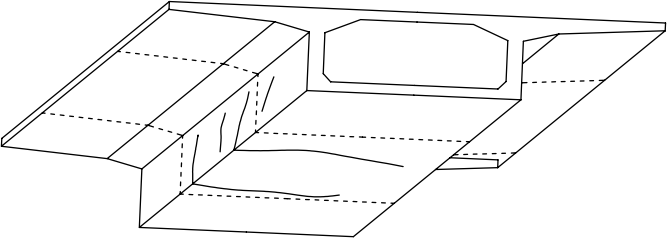

      一類箱梁腹板豎向裂縫是與箱梁底板橫向裂縫相連，即腹板豎向裂縫下端達到箱梁截面下邊緣。

      另一類箱梁腹板豎向裂縫是在頂板下梗腋（箱外）和底板之間腹板的半高處，而裂縫呈中間寬度較大兩端頭細小的棗核形裂縫。

      箱梁腹板豎向裂縫是在箱梁施工中由于措施不當引起的，其裂縫寬度會隨一年四季的大氣溫度變化而變化，裂縫寬度一般較大。這種裂縫對箱梁的結構使用性能影響不大，但可能會影響箱梁的耐久性。
      4）箱梁底板橫向裂縫
      第一類，底板的橫向裂縫主要發生在鋼筋混凝土連續梁的跨中區段，常常伴隨出現腹板上的豎向彎曲裂縫；

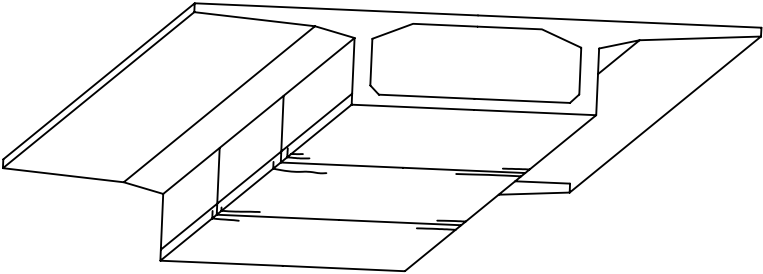

      第二類，底板的橫向裂縫主要出現在節段施工的預應力混凝土連續箱梁的相鄰節段之間的接縫附近；

                                              預應力筋管道不直的影響

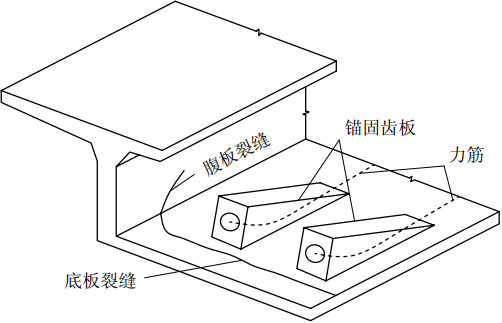

      第三類底板的橫向裂縫出現在后張法預應力混凝土連續箱梁底板齒塊后方區域，往往伴隨出現腹板的斜裂縫。

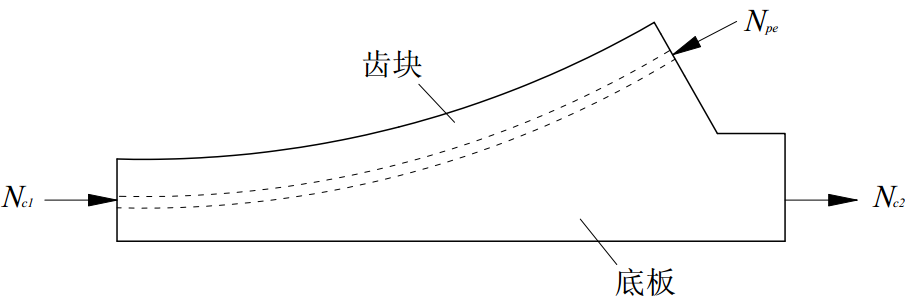

                             混凝土齒塊和箱梁底板混凝土隔離體受力示意圖

      現澆鋼筋混凝土連續箱梁底板橫向裂縫的出現屬于正常受力裂縫，但若箱梁內有積水且沿裂縫滲出，則對箱梁的耐久性有較大影響。

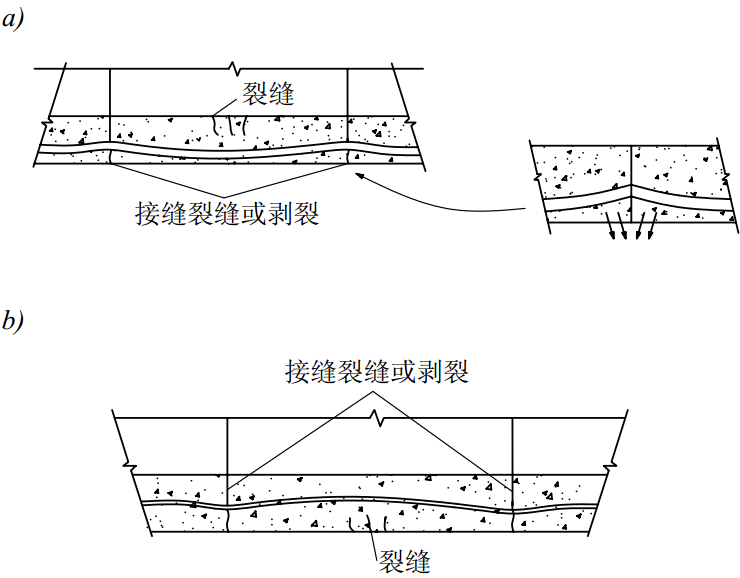

      第二類預應力混凝土箱梁節段接縫附近的底板裂縫，是由于波紋管走形引起的，對箱梁結構受力影響不大。
      預應力混凝土箱梁齒塊后的底板橫向裂縫屬于預加力作用產生的受力裂縫，初期發展很快，且裂縫寬度較大，對結構受力有一定影響。
      5）箱梁底板縱向裂縫

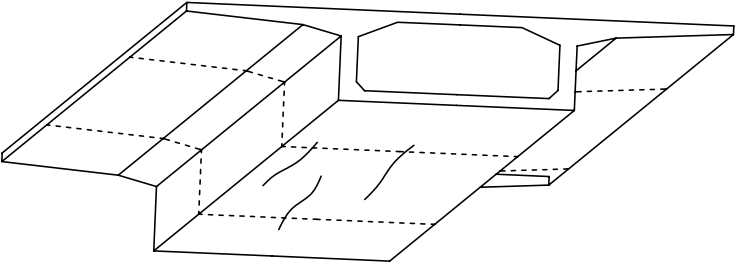

      在混凝土箱梁的底板下表面出現沿梁長方向的縱向裂縫，長短不一。一般多出現在混凝土箱梁的正彎矩作用區段（合攏區段較常見），也會出現在箱梁底板齒塊附近。

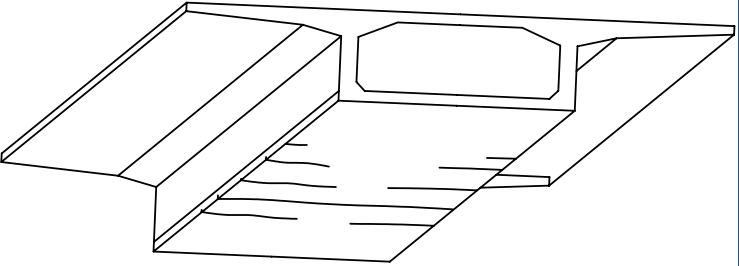

                                  合攏段箱梁的底板縱向裂縫

                                     合攏段箱梁的底板縱向裂縫
      預應力混凝土箱梁出現底板上的縱向裂縫對箱梁受力特性有一定的影響，主要是混凝土箱梁在橫向的 抗彎剛度與抗扭剛度下降。
      箱梁合攏段的底板表面縱向裂縫出現，其后果是底板混凝土分層、剝離崩壞，對橋梁結構安全性造成威脅。
      6）箱梁頂板縱向裂縫

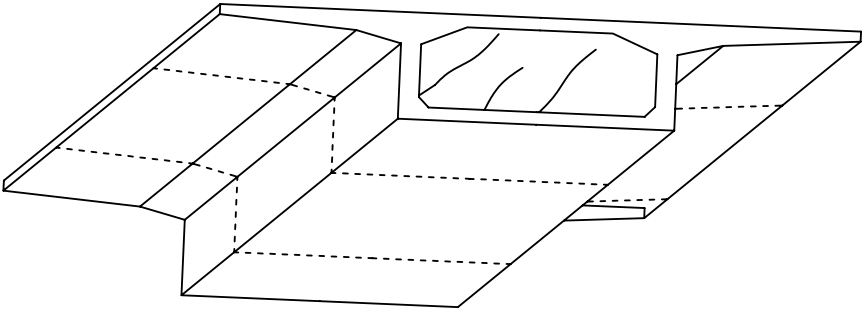

      混凝土箱梁頂板下表面沿箱梁跨徑方向的縱向裂縫。

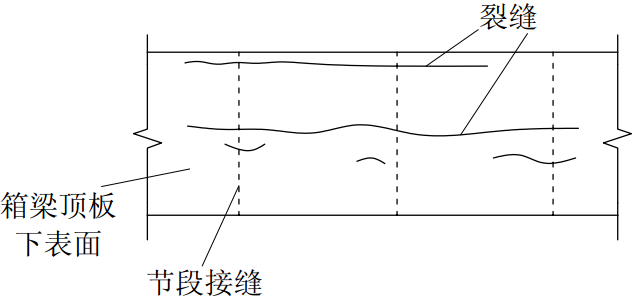

      一種是縱向裂縫延伸較長，往往在箱梁的跨中區段和接近支座部位箱梁區段。

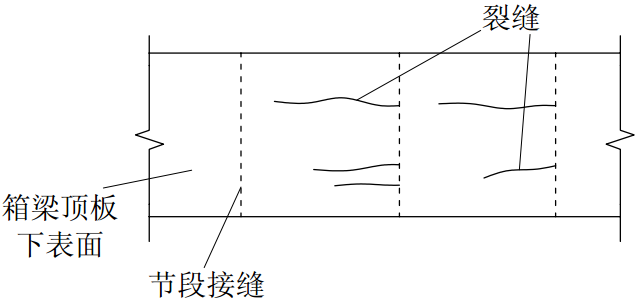

      另一種是在節段懸臂澆筑混凝土箱梁的節段分界線之間，縱向裂縫起始于節段接縫處，平行有1~3條，但縱向裂縫延伸不超過另一節段接縫。

      箱梁頂板混凝土縱向裂縫，確為箱梁橫向受力產生的裂縫，則對箱梁的結構使用有較大影響。
      箱梁頂板混凝土縱向裂縫，若縱向裂縫貫穿頂板厚度（可由縱向裂縫處是否有滲水痕跡判斷），則對混凝土箱梁耐久性有影響。
